Serie Supercombinata

EASY

da Ø 32 mm a Ø 250 mm (1,26" - 9,84")

ALESATURA E RIPORTO DI SALDATURA INTERNA ED ESTERNA, SPIANATURA PIANI ORTOGONALI E CREAZIONI SEDI SEEGER, TORNITURA

EASY

La Supercombinata EASY, dotata del proprio equipaggiamento standard, effettua lavori di alesatura e riporto di saldatura interna, nel range da Ø 32 mm a Ø 250 mm. Con i kit extra può effettuare lavorazioni di tornitura, spianatura piani ortogonali e creazioni sedi seeger. Con gli accessori è possibile fornire soluzioni alle più svariate esigenze nel settore delle riparazioni.

EASY
EASY

110 V

DIAMETRI

Barra portautensileø 40 x 2200 mm

Alesaturaø 32 – 250 mm

TornituraKit Optional

Riporto di saldatura internaø 42 – 250 mm

Spianatura piani ortogonaliKit Optional

MOTORE ROTAZIONE

ACMonofase

Potenza nominale1800 W

Coppia massima sulla barra portautensile290 Nm a 120 rpm

Velocità barra portautensile 1° marciamax 115 rpm (145 Nm)

Velocità barra portautensile 2° marciamax 400 rpm (45 Nm)

MOTORE AVANZAMENTO

MotoriduttoreCorrente continua

Potenza nominale90 W

Max velocità11 rpm

Sistema avanzamentoElettromeccanico

AvanzamentoManuale/Automatico

TECNOLOGIA DI SALDATURA

A spiraleContinua a passo variabile

SaldatriceCompatibile con MIG/MAG con attacco EURO

CORSA LONGITUDINALE

IllimitataCon passo da 350 mm

CENTRALINA ELETTRONICA

Alimentazione230 V (50 Hz)

Interruttore principaleDisponibile

Interruttore d’emergenzaDisponibile

Inversione avanzamentoDX/SX

Inversione senso di rotazioneCW/CCW

Regolazione giriRotazione/Avanzamento

Assorbimento totale2000 W

Centralina 110/120 VSu richiesta

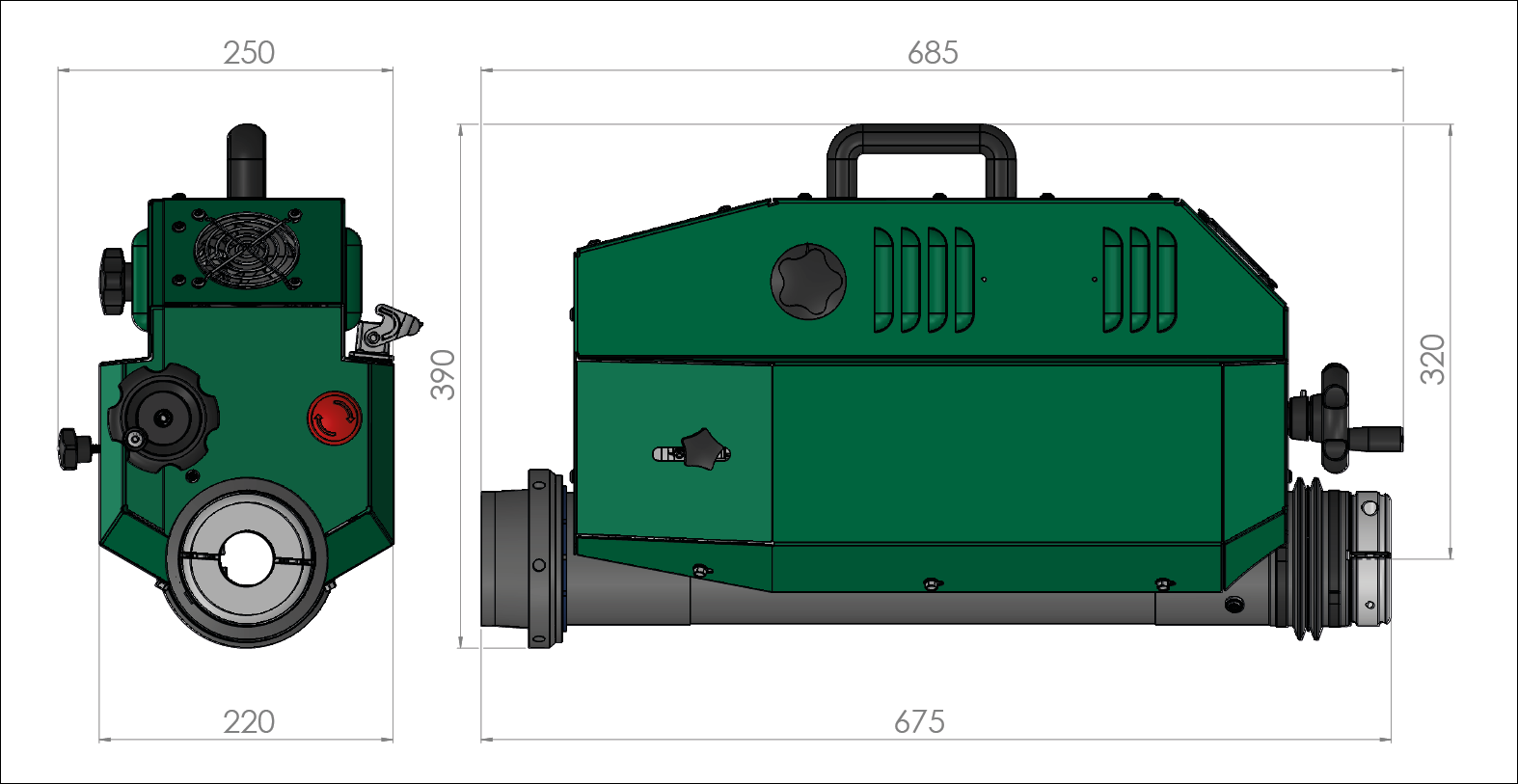

DIMENSIONI

Lunghezza680 mm

Larghezza240 mm

Altezza380 mm

Peso unità centrale36 Kg

DIMENSIONI
Equipaggiamento di serie

Qtà 1 - Unità centrale alesatrice portatile

Qtà 1 - Cavalletto poggia alesatrice

Qtà 1 - Centralina elettronica di comando

Qtà 1 - Braccetto centralina

Qtà 1 - Cavo centralina/macchina

Qtà 1 - Cavo alimentazione

Qtà 1 - Barra portautensile ø 40x2200 mm

Qtà 1 - Estensione per barra portautensile 520 mm

Qtà 1 - Perno di bloccaggio estensione

Qtà 1 - Portautensile alesatura d. 100-250 mm

Qtà 1 - Portainserto speciale sx ø 12x40 mm

Qtà 1 - Portainserto sx ø 12x40 mm

Qtà 1- Portainserto sx ø 12x60 mm

Qtà 1 - Portainserto dx ø 12x100 mm

Qtà 1 - Scatola taglienti (10 pz)

Qtà 2 - Supporto principale

Qtà 2 - Supporto supplementare

Qtà 1 - Torcia telescopica per riporto di saldatura

Qtà 5 - Prolunga diffusore 35 mm

Qtà 4 - Ugello tenuta gas lungo

Qtà 4 - Ugello tenuta gas corto

Qtà 5 - Ugello guida filo corto ø 0,8 mm

Qtà 5 - Ugello guida filo lungo ø 0,8 mm

Qtà 1 - O-ring per riporto di saldatura 100x5 mm

Qtà 1 - Sistema centraggio fori passanti

Qtà 1 - Microspand per misurazioni fino a ø 250 mm

Qtà 1 - Comparatore

Qtà 1 - Supporto comparatore

Qtà 1 - Chiavi di servizio

Qtà 1 - Viti e bulloni

Qtà 1 - Kit extra riduzione alesatura (a scelta)

KIT EXTRA

I Kit extra sono progettati per conferire grande versatilità di impiego alle alesatrici portatili della serie Supercombinata

Kit

RIDUZIONE ALESATURA

RIDUZIONE ALESATURAØ 22 - 160 mm (0,87" - 6,30")Dettagli

Kit

SPIANATURA

SPIANATURAØ 48 - 800 mm (1,89"- 31,50")Dettagli

Kit

TORNITURA

TORNITURAØ 60 - 300 mm (2,36” - 11,81”)Dettagli

Kit

RIDUZIONE ALESATURA

RIDUZIONE ALESATURAØ 22 - 160 mm (0,87" - 6,30")Dettagli

Kit

SPIANATURA

SPIANATURAØ 48 - 800 mm (1,89"- 31,50")Dettagli

Kit

TORNITURA

TORNITURAØ 60 - 300 mm (2,36” - 11,81”)Dettagli
ACCESSORI

Una vasta gamma di accessori opzionali dà la possibilità di attrezzare la serie Supercombinata adeguandola alle proprie esigenze
