Serie Supercombinata

EASY Compact

da Ø 42 mm a Ø 250 mm (1,65" - 9,84")

ALESATURA E RIPORTO DI SALDATURA INTERNA ED ESTERNA, SPIANATURA PIANI ORTOGONALI E CREAZIONI SEDI SEEGER, TORNITURA

EASY Compact

La Supercombinata EASY Compact è stata ideata per eseguire lavori di alesatura e riporto di saldatura interna, nel range da Ø 42 mm a Ø 250 mm in spazi estremamente ridotti. Con i kit extra può effettuare lavorazioni di tornitura, spianatura piani ortogonali e creazioni sedi seeger. Con gli accessori è possibile fornire soluzioni alle più svariate esigenze nel settore delle riparazioni.

EASY Compact
EASY Compact

110 V

Elsa sectors image

Adatta ad ogni situazione

Tutte le nostre alesatrici portatili possono essere usate in ogni situazione per semplificare e ottimizzare le performance di ogni tipo di macchinario.
Scopri come i nostri clienti in diversi settori hanno migliorato le loro performance con Elsa

Cerchi informazioni su un altro settore? Contattaci

Specifiche Tecniche

DIAMETRI

Barra portautensileø 40 x 2200 mm

Alesaturaø 42 – 250 mm

TornituraKit Optional

Riporto di saldatura internaø 42 – 250 mm

Spianatura piani ortogonaliKit Optional

MOTORE ROTAZIONE

ACMonofase

Potenza nominale1800 W

Coppia massima sulla barra portautensile290 Nm a 120 rpm

Velocità barra portautensile 1° marciamax 100 rpm (170 Nm)

Velocità barra portautensile 2° marciamax 340 rpm (50 Nm)

MOTORE AVANZAMENTO

MotoriduttoreCorrente continua

Potenza nominale90 W

Max velocità11 rpm

Sistema avanzamentoElettromeccanico

AvanzamentoManuale/Automatico

TECNOLOGIA DI SALDATURA

A spiraleContinua a passo variabile

SaldatriceCompatibile con MIG/MAG con attacco EURO

CORSA LONGITUDINALE

IllimitataCon passo da 250 mm

CENTRALINA ELETTRONICA

Alimentazione230 V (50Hz)

Interruttore principaleDisponibile

Interruttore d’emergenzaDisponibile

Inversione avanzamentoDX/SX

Inversione senso di rotazioneCW/CCW

Regolazione giriRotazione/Avanzamento

Assorbimento totale2000 W

Centralina 110/120 VSu richiesta

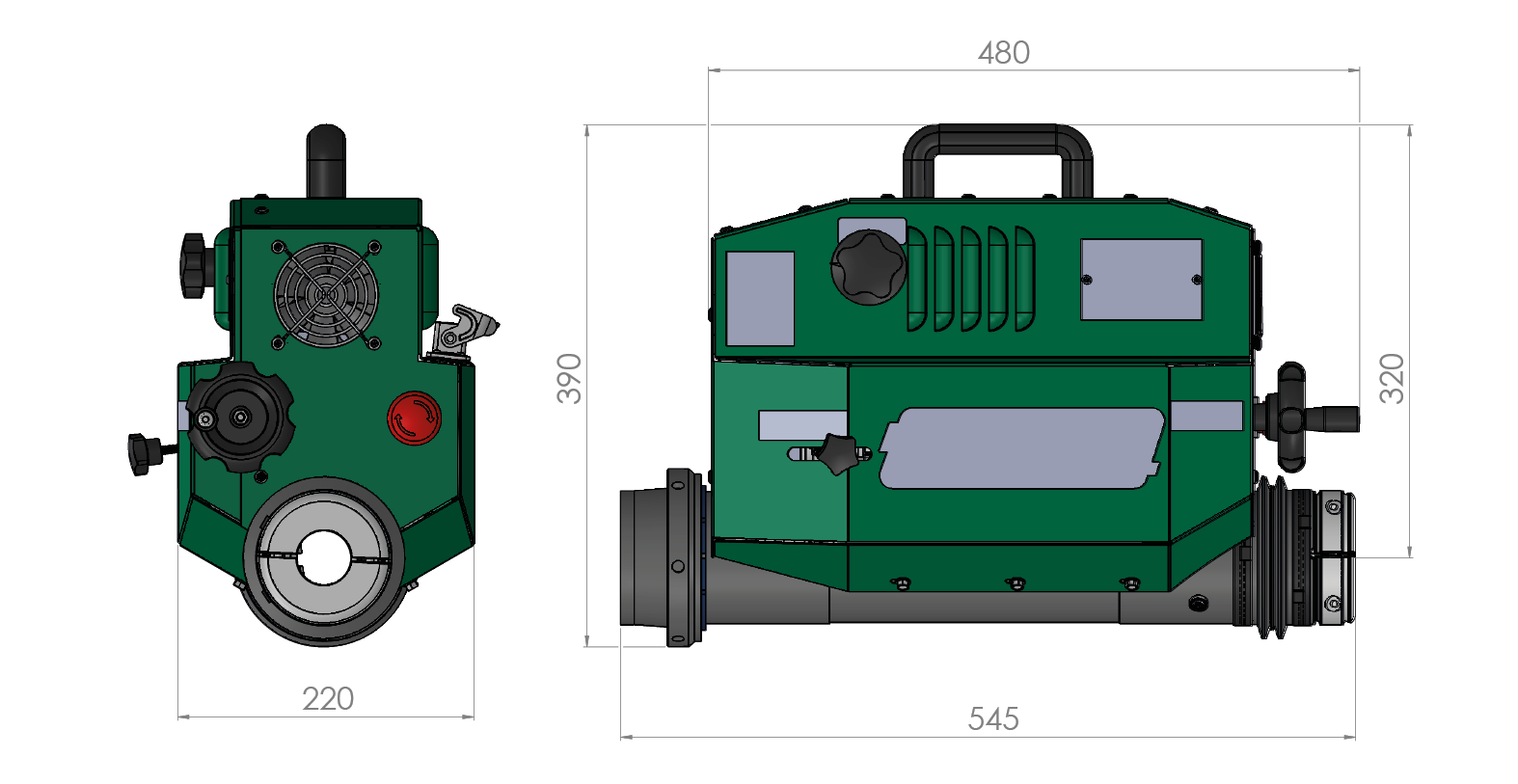

DIMENSIONI

Lunghezza545 mm

Larghezza220 mm

Altezza380 mm

Peso unità centrale34 Kg

DIMENSIONI
Equipaggiamento di serie

Qtà 1 - Unita’ centrale alesatrice portatile

Qtà 1 - Cavalletto poggia alesatrice

Qtà 1 - Centralina di comando

Qtà 1 - Braccetto centralina

Qtà 1 - Cavo centralina/macchina

Qtà 1 - Cavo alimentazione

Qtà 1 - Barra portautensile ø 40x2200 mm

Qtà 1 - Estensione per barraportautensile 420 mm

Qtà 1 - Perno di bloccaggio estensione

Qtà 1 - Portautensile alesatura d. 100-250 mm

Qtà 1 - Portainserto speciale sx ø 12x40 mm

Qtà 1 - Portainserto sx ø 12x40 mm

Qtà 1 - Portainserto sx ø 12x60 mm

Qtà 1 - Portainserto dx ø 12x100 mm

Qtà 1 - Scatola taglienti (10 pz)

Qtà 2 - Supporto principale

Qtà 2 - Supporto supplementare

Qtà 1 - Torcia telescopica per riporto di saldatura

Qtà 5 - Prolunga diffusore 35 mm

Qtà 4 - Ugello tenuta gas corto

Qtà 4 - Ugello tenuta gas lungo

Qtà 5 - Ugello guida filo corto ø 0,8 mm

Qtà 5 - Ugello guida filo lungo ø 0,8 mm

Qtà 1 - O-ring per riporto di saldatura 100x5 mm

Qtà 1 - Sistema centraggio fori passanti

Qtà 1 - Microspand per misurazioni fino ø 250 mm

Qtà 1 - Comparatore

Qtà 1 - Supporto comparatore

Qtà 1 - Chiavi di servizio

Qtà 1 - Viti e bulloni

Qualità garantita fino a 5 anni

Elsa è sicura di fornire prodotti di qualità, per questo motivo è attivabile su tutte le alesatrici portatili la garanzia del produttore fino a 5 anni.

Scopri come attivarla
KIT EXTRA

I Kit extra sono progettati per conferire grande versatilità di impiego alle alesatrici portatili della serie Supercombinata

Kit

RIDUZIONE ALESATURA

RIDUZIONE ALESATURAØ 22 - 160 mm (0,87" - 6,30")Dettagli

Kit

SPIANATURA

SPIANATURAØ 48 - 800 mm (1,89"- 31,50")Dettagli

Kit

TORNITURA

TORNITURAØ 60 - 300 mm (2,36” - 11,81”)Dettagli

Kit

RIDUZIONE ALESATURA

RIDUZIONE ALESATURAØ 22 - 160 mm (0,87" - 6,30")Dettagli

Kit

SPIANATURA

SPIANATURAØ 48 - 800 mm (1,89"- 31,50")Dettagli

Kit

TORNITURA

TORNITURAØ 60 - 300 mm (2,36” - 11,81”)Dettagli
