Serie Supercombinata

SC2

da Ø 62 mm a Ø 600 mm (2,44" - 23,62")

ALESATURA E RIPORTO DI SALDATURA INTERNA ED ESTERNA, SPIANATURA PIANI ORTOGONALI E CREAZIONI SEDI SEEGER, FILETTATURA, MASCHIATURA E FORATURA

SC2

La Supercombinata SC2, dotata del proprio equipaggiamento standard, effettua lavori di alesatura interna e riporto di saldatura interna ed esterna, nel range da Ø 62 mm a Ø 600 mm. É predisposta per foratura e maschiatura. Con i kit extra può effettuare lavorazioni di alesatura esterna, spianatura piani ortogonali e creazioni sedi seeger, filettatura. Con gli accessori è possibile fornire soluzioni alle più svariate esigenze nel settore delle riparazioni.

SC2
DIAMETRI

Barra portautensileø 60 x 2200 mm

Alesatura internaø 62 – 600 mm

Alesatura esternaKit Optional

Riporto di saldatura internaø 42 – 600 mm

Riporto di saldatura esternaø 42 – 400 mm

ForaturaAccessori Optional

MaschiaturaAccessori Optional

FilettaturaKit Optional

Spianatura piani ortogonaliKit Optional

MOTORE ROTAZIONE

ACMonofase

Potenza nominale1800 W

Coppia massima sulla barra portautensile520 Nm a 65 rpm

Velocità barra portautensile 1° marciamax 65 rpm (235 Nm)

Velocità barra portautensile 2° marciamax 105 rpm (145 Nm)

Velocità barra portautensile 3° marciamax 215 rpm (70 Nm)

Velocità barra portautensile 4° marciamax 360 rpm (45 Nm)

MOTORE AVANZAMENTO

MotoriduttoreCorrente continua

Potenza nominale90 W

Max velocità11 rpm

Sistema avanzamentoElettromeccanico

AvanzamentoManuale/Automatico

TECNOLOGIA DI SALDATURA

A spiraleContinua a passo variabile

SaldatriceCompatibile con MIG/MAG con attacco EURO

CORSA LONGITUDINALE

IllimitataCon passo da 350 mm

CENTRALINA ELETTRONICA

Alimentazione220/240 V (50/60 Hz)

Interruttore principaleDisponibile

Interruttore d’emergenzaDisponibile

Inversione avanzamentoDX/SX

Inversione senso di rotazioneCW/CCW

Regolazione giriRotazione/Avanzamento

Assorbimento totale2000 W

Centralina 110/120 VSu richiesta

Centralina DigitalSu richiesta

DIMENSIONI

Lunghezza680 mm

Larghezza240 mm

Altezza380 mm

Peso unità centrale36 kg

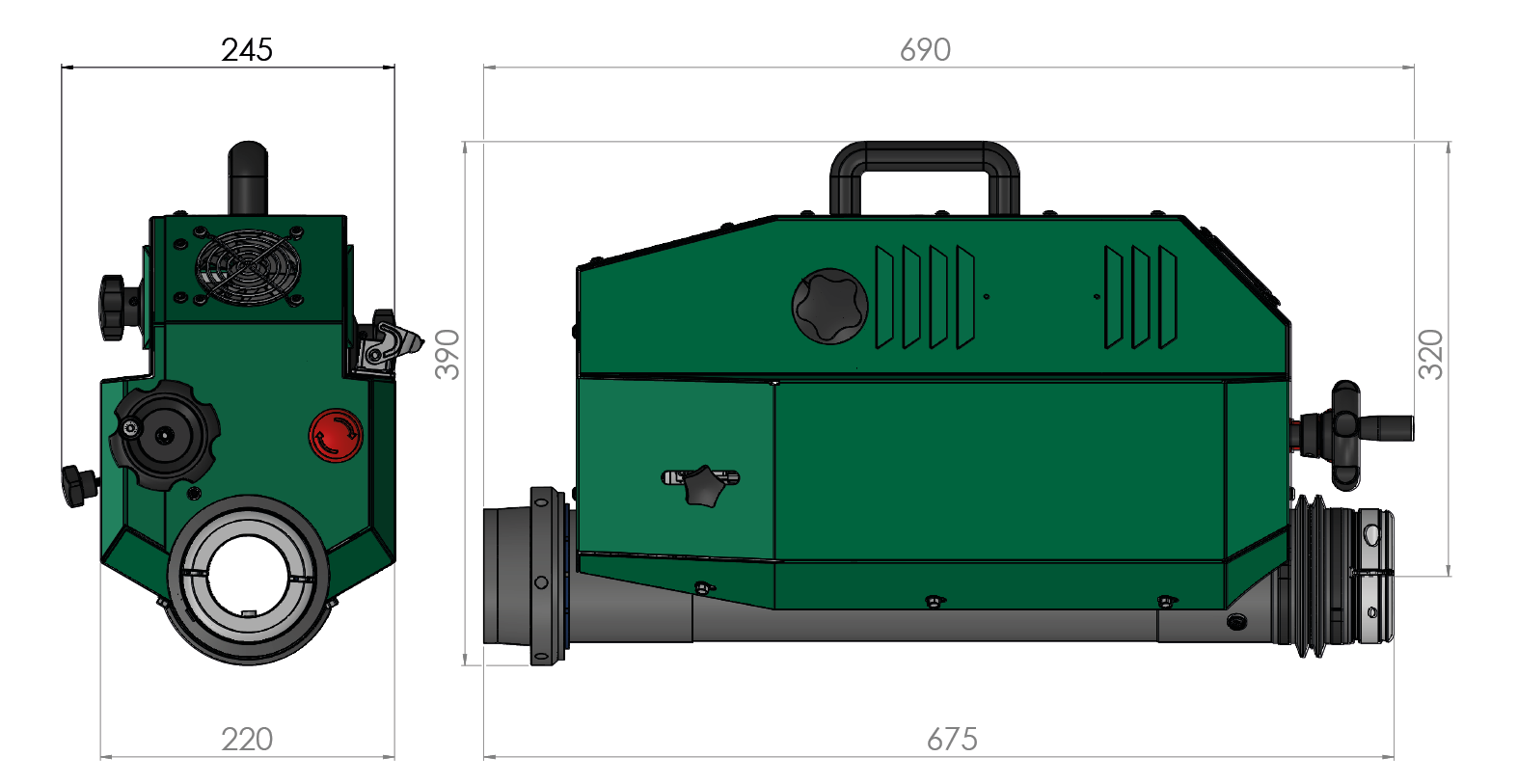

DIMENSIONI
Equipaggiamento di serie

Qtà 1 - Unita’ centrale alesatrice portatile

Qtà 1 - Cavalletto poggia alesatrice

Qtà 1 - Centralina di comando

Qtà 1 - Braccetto centralina

Qtà 1 - Cavo centralina/macchina

Qtà 1 - Cavo alimentazione 220 V

Qtà 1 - Barra portautensile ø 60x2200 mm

Qtà 1 - Estensione per barra portautensile 520 mm

Qtà 2 - Perno di bloccaggio estensione

Qtà 1 - Portautensile alesatura d. 120-250 mm

Qtà 1 - Portautensile alesatura d. 250-600 mm

Qtà 1 - Portainserto sx ø 12x50 mm

Qtà 1 - Portainserto sx ø 12x60 mm

Qtà 1 - Portainserto speciale sx ø 12x60 mm

Qtà 1 - Portainserto sx ø 12x80 mm

Qtà 1 - Portautensile dx ø 12x100 mm

Qtà 1 - Scatola taglienti (10 pz)

Qtà 1 - Ghiera regola portatagliente

Qtà 2 - Supporto principale

Qtà 2 - Supporto supplementare

Qtà 18 - Staffa di supporto

Qtà 4 - Flangia per supporti d. 250-600 mm

Qtà 1 - Torcia telescopica per riporto di saldatura

Qtà 1 - Boccola riduzione traino torcia

Qtà 1 - Boccola riduzione bloccaggio torcia

Qtà 5 - Prolunga diffusore 35 mm

Qtà 3 - Prolunga diffusore 100 mm

Qtà 4 - Ugello tenuta gas corto

Qtà 4 - Ugello tenuta gas lungo

Qtà 5 - Ugello guida filo corto ø 0,8 mm

Qtà 5 - Ugello guida filo lungo ø 0,8 mm

Qtà 1 - O-ring per riporto di saldatura 100x5 mm

Qtà 1 - Lancia terminale per riporto di saldatura esterna

Qtà 1 - Sistema centraggio d. 250-600 mm

Qtà 1 - Sistema centraggio fori passanti

Qtà 1 - Sistema centraggio fori ciechi

Qtà 1 - Microspand per misurazioni fino a ø 600 mm

Qtà 1 - Comparatore

Qtà 1 - Supporto comparatore

Qtà 1 - Chiavi di servizio

Qtà 1 - Viti e bulloni

KIT EXTRA

I Kit extra sono progettati per conferire grande versatilità di impiego alle alesatrici portatili della serie Supercombinata

Kit

RIDUZIONE ALESATURA

RIDUZIONE ALESATURAØ 22 - 160 mm (0,87" - 6,30")Dettagli

Kit

GRANDI DIAMETRI

GRANDI DIAMETRIØ 400 - 1200 mm (15,75" - 47,24")Dettagli

Kit

SPIANATURA

SPIANATURAØ 48 - 800 mm (1,89" - 31,50")Dettagli

Kit

FILETTATURA INTERNA

FILETTATURA INTERNAØ 120 - 350 mm (4,72" - 13,78")Dettagli

Kit

ALESATURA ESTERNA

ALESATURA ESTERNAØ 100 - 300 mm (3,94” - 11,81”)Dettagli

Kit

RIDUZIONE ALESATURA

RIDUZIONE ALESATURAØ 22 - 160 mm (0,87" - 6,30")Dettagli

Kit

GRANDI DIAMETRI

GRANDI DIAMETRIØ 400 - 1200 mm (15,75" - 47,24")Dettagli

Kit

SPIANATURA

SPIANATURAØ 48 - 800 mm (1,89" - 31,50")Dettagli

Kit

FILETTATURA INTERNA

FILETTATURA INTERNAØ 120 - 350 mm (4,72" - 13,78")Dettagli

Kit

ALESATURA ESTERNA

ALESATURA ESTERNAØ 100 - 300 mm (3,94” - 11,81”)Dettagli
ACCESSORI

Una vasta gamma di accessori opzionali dà la possibilità di attrezzare la serie Supercombinata adeguandola alle proprie esigenze

Giunto esterno per barra portautensile Ø 60 mm
Giunto esterno per barra portautensile Ø 60 mm

AE000441

SC2 / SC3

Giunto interno per barra portautensile Ø 60 mm
Giunto interno per barra portautensile Ø 60 mm

AE000442

SC2 / SC3

Barra portautensile Ø 60 x 1500 mm
Barra portautensile Ø 60 x 1500 mm

AE001027

SC2 / SC3

Barra portautensile Ø 60 x 3000 mm
Barra portautensile Ø 60 x 3000 mm

AE003014

SC2 / SC3

Barra portautensile Ø 60 x 1100 mm
Barra portautensile Ø 60 x 1100 mm

AE030025

SC2 / SC3

Barra portautensile ø 60x2200 mm doppio attacco
Barra portautensile ø 60x2200 mm doppio attacco

AE030026

SC2 / SC3

Barra portautensile ø 60x3000 mm doppio attacco
Barra portautensile ø 60x3000 mm doppio attacco

AE003015

SC2 / SC3

Lancia terminale d. 30-50 mm
Lancia terminale d. 30-50 mm

SG00127

EASY / EASY Compact / SC1 / SC2 / SC3

Ugello guida filo lungo ø 1,0 mm
Ugello guida filo lungo ø 1,0 mm

COT90201

EASY / EASY Compact / SC1 / SC2 / SC3

Ugello guida filo corto ø 1,0 mm
Ugello guida filo corto ø 1,0 mm

COT90202

EASY / EASY Compact / SC1 / SC2 / SC3

Attacco cono morse 4 mm
Attacco cono morse 4 mm

AE000443

SC2 / SC3

Supporto interno ø 200-300 mm
Supporto interno ø 200-300 mm

GC35SC

SC2 / SC3

Set di 2 coni per centraggio Ø 135-225 mm
Set di 2 coni per centraggio Ø 135-225 mm

GC39SC

SC2 / SC3
